一、 概述

1、YGQ4型液體電阻起動器（以下簡稱起動器）是為改善中小型高壓鼠籠式交流異步（同步）電動機的起動性能而研制的新型起動器。該產品利用液體電阻做降壓起動，以減少電動機起動電流對輸電網絡的影響，同時提高機械設備的起動平穩性，對電機具有過負荷、斷相和短路等保護功能，是自耦降壓起動器起動的理想替代產品。

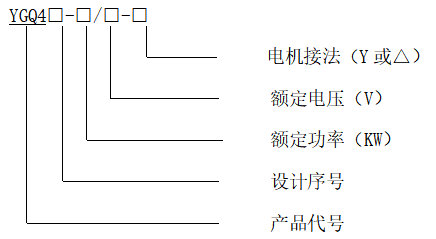

2、型號說明：

二、基本原理：

    該裝置由電阻器和高壓軟起動控制柜、隔離柜、切換柜、星點控制柜組成，成套供應，接入電機起動回路 , 具有起動電動機和完成電機起動過程中的保護的功能。
　 該電阻器由具有負溫度特性的三相平衡電阻組成。當該電阻通入電流時，電阻體溫度逐步升高而電阻值逐步減小，從而使電機端電壓逐步升高，起動轉矩逐步增加，以實現電機平穩起動且降低起動電流的目的。

三、適用范圍：
    YGQ4系列高壓電阻軟起動裝置用于大中型高壓鼠籠交流異步（同步）電動機或異步起動的高壓同步電動機，作降壓起動之用。使用該裝置起動的電機具有起動電流小且恒定、轉矩逐步增加的軟起動特性， 起動過程中無電流沖擊和機械沖擊，起動時對電網影響小，無電磁干擾、 是起動電抗器和自耦降壓起動器的理想替代產品 , 相對于高壓變頻軟起動器而言，又具有明顯的操作簡單、免維護、無諧波污染等優勢。

四、性能特點：

YGQ4系列均具有以下基本性能特點：
1、恒電流，軟起動：起動電流為電機額定運行電流的2.5-3.5倍,降低了電機起動發熱等現象，可以降低電機重載起動對變壓器容量的要求，減少一次性投資；
2、確保一次起動成功，不受電網電壓波動和負載變動的影響；
3、起動平穩，對機械設備無沖擊，可延長機械設備及電機壽命30%左右；

4、熱容量大，可連續起動3~5次；

5、對電網影響小，起動時電網壓降小；
6、起動時功率因數高；
7、無諧波污染；
8、靜態變阻起動，安全可靠；
9、操作簡單，免維護。
  YGQ4為標準設計，具有電機起動電流小且恒定、起動時電網壓降小、起動時功率因數高、無諧波污染、簡單安全可靠等基本性能特點。

五、技術參數

六、使用條件

1、電源采用三相四線380/220V/20A，且電壓波動必須保證在額定電壓的±15%范圍內；

2 、環境溫度：上限 60 ℃（ 24 小時平均氣溫不超過 55 ℃） , 下限－ 5 ℃；
3 、相對濕度不超過 90%；
4 、海撥高度不超過 2000M；
5 、應放置室內無劇烈振動及沖擊且垂直傾斜度不超過 5 °的場合；
6 、不允許有導電塵埃及腐蝕性氣體；
7 、沒有火災及爆炸危險的場所。
注： 1 、環境溫度長期低于 -5 ℃時需加裝加熱器，用戶訂貨時應     予說明。
     2 、海撥高度超過 2000M 的地區，用戶訂貨時應予說明。

七、外形尺寸

本起動器為柜式結構，防護等級：IP20。一體化基本結構外形尺寸見下表：

八、搬運及吊裝

1、包裝要求依據用戶可選用簡易包裝、國內包裝及出口包裝要求。

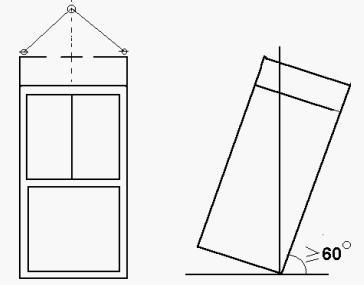

2、電阻柜不得躺倒搬運，以免損壞傳動件及絕緣箱體（吊裝圖見圖1）。

3、單柜吊裝避免撞擊，此包裝起吊應按儲運標志吊裝。

4、開箱前應檢查包裝是否完好，破損嚴重應與運輸單位交涉，或與我公司聯系。

5、開箱起吊時鋼絲應勾在吊環上兩點時應對角勾（圖2）。

6、吊裝時柜體傾斜應大于70o。

圖2             圖1

九、安裝要求

（1）液體電阻柜最好安裝在可以泄水的水泥平臺上；

（2）安裝地面應水平，柜體應垂直水平面安裝：

（3）電阻柜應裝在電纜道的正上方，配槽鋼基座；

（4）控制電源采用3×2.5+1×1.5mm2電纜線從端子排X1上的A、B、C、N接至起動器，按圖紙接好液體起動器與一次柜，DSC系統或其他中控系統之間的聯鎖控制線；

（5）配置綠黃接地線于接地柱上。

十、使用與維護

1、每次起動之前應檢查電阻器有無異常現象；

2、定期檢查電阻器對地絕緣電阻，用1000V搖表檢測不小于500MΩ；

3、定期給電阻補水。

十一、訂貨須知

1、所配電機型號、功率、電壓、電流、堵轉電流、轉速、起動轉矩倍數、******起動轉矩倍數、電機及負載GD2、母線最小短路容量、負載阻力矩變化曲線、所配設備名稱及工作制要求；

2、所選電機的高壓起動主回路方案、拼柜排列圖、配電室平面布置圖；

3、柜體表面顏色要求；

4、海拔高度在2000m以上，環境溫度經常在0℃以下已經沿海鹽霧地區的客戶請事先提出聲明；

5、特殊要求請另行與制造廠家協商。
