一，概述

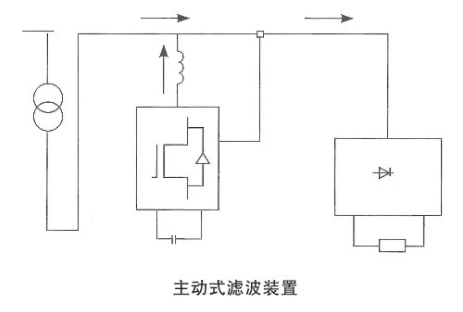

       Y一APF是一種基于電壓源逆變器的電力諧波濾除裝置,通過實時檢測負載電流波型,動態生成反向諧波電流,實現濾波〔抵消)諧波、動態補償系統無功與電壓波動、諧振、提高功率因數等功能。具有輸出特性不受系統影響、無諧波放大危險、晌應速度快、濾波范圍廣、濾波效率高、體積小重量輕等突出優點,已成為電力諧波和無功補償的重要手段。

       顯示操作界面采用LCD屏,操作簡單方便;顯示界面可以實時顯示電壓、電流、諧波等各參數;菜單設置靈活,可以選擇消諧模式、無功補償模式或諧波無功同時補償模式。通過軟件設定電流互感器變比及極性,根據需要設置目標功率因數以及輸出電流大小,并可以實時故障記錄和事件記錄。

       采用最優雙閉環控制技術,確保諧波檢測準確、濾除率高、動態響應快,諧波濾除范圍廣;設備自身具有完善的保護體制和只能控制方法,可以自動監測各部分的運行情況,并根據溫度自動限流,保證裝置長期穩定運行;同時避免與用戶系統發生諧振,保障用戶設備安全運行。

       大范圍的無功功率補償(感性和容性),采用諧波和無功補償的最優策路,使用戶電能質量的治理達到最優可以與傳統的無源濾波補償裝置組合使用,獨特的控制算法確保二者之間結合。

      無需進行復雜的電網分析,設計選型簡單,安裝和操作容易,進線方式靈活,可選擇頂部進線方式或底部進線方式,若選配特制的變壓器,可以應用電壓等級更高的場合。

      無需特制的電流互感器,對電流互感器的變比沒有特殊要求。

      可以與相應容量的無源濾波器配合,以降低工程成本。
