一、 概述

由湖北億信華聯機電設備制造有限公司專業開發生產的DZDW3000系列直流電源成套裝置，采用本公司研制的新型智能高頻開關整流器和監控系統，完全符合國家有關標準要求，適用于10~500KV變電站、發電廠和高層建筑、住宅小區等的10~35KV變電站、配電室，以及小型自備發電廠，作為高壓開關、繼電保護、自動裝置等的操作、控制電源和事故照明電源。同時也可應用于其它一切需要直流電源的場所。

該產品已通過了電力設備及儀表質量檢測中心的檢測，得到了專家們的一致好評。

二、 系統特點（充電模塊、監控系統特點詳見其說明書）

1、 智能化程度高

       采用智能高頻開關整流技術，其充電過程完全符合GZDW微機控制直流電源柜充電曲線要求，模塊、監控系統都可對電池實現智能充電管理，具有完善的“四遙”功能。

2、 可靠性高

       充電模塊N+1冗余熱備份，高精度動態均流，可自主、主控或受控運行，與監控系統構成“三級監控”冗余結構；全部選用可靠元器件，出廠前經過96小時高溫老化。經電科院檢測，具有極強的抗高頻干擾能力和抗雷擊能力。

3、 操作、使用簡便

模塊智能帶電熱插拔，交直流輸入輸出及母線開關上下電無順序要求；監控系統集散式設計，帶電熱插拔，方便安裝、檢測、更換。

4、 顯示、報警功能完善

  大屏幕液晶漢字顯示，界面友好豐富，任何故障都能發出聲光報警并儲存報警信息。5、效率、功率因數高

  電源效率90%以上；有源功率因數校正技術，功率因數大于0.99，無電網諧波污染。

6、方案齊全、系統性強、組合方便

  如果提供的方案不能滿足您的要求，可在訂貨時提出，按您的要求生產。

7、兩路交流電源進線，自動切換，可交流單相220V供電

三、使用環境

1、海拔高度：≤2000m；

2、周圍介質溫度：-15℃～+45℃；

3、空氣相對濕度不大于90%；

4、無易燃、易爆危險介質、無腐蝕金屬和破壞絕緣的有害氣體、導電微粒的場所；

5、無強電磁場干擾、無強烈振動和沖擊的場所，安裝垂直傾斜度不超過5°；

6、室內使用，且通風良好；

7、使用環境與上述不符時；由用戶與廠家協商定制解決。

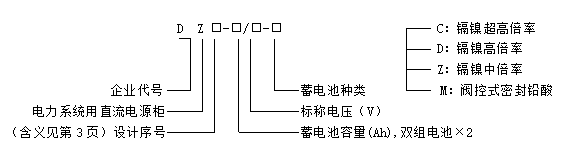

四、型號及含義

五、主要技術參數

   1、交流輸入：     380V，45~60HZ（或單相220V）；

2、輸出電壓：     220V或110V；

3、蓄電池容量：   10~3000Ah；

4、穩流精度：     ≦0.1%；

5、穩壓精度：     ≦0.1%；

6、紋波系數：     ≦0.1%；

7、并機不均流度： ≦2%；

8、效率：         ≧92%；

9、功率因數：     ≧0.99；

10、噪聲：        ≦60dB；

11、防護等級：    IP20。

六、模塊和監控系統選配

   1、模塊選擇（C10為蓄電池容量）

      （1）控制母線無整流模塊

                     0.1×C10+經常負荷電流

         模塊個數≧           +1

                        模塊額定電流

      （2）控制母線有整流模塊

                                 0.1×C10

         合母上的模塊個數≧                  +1

                               模塊額定電流

                                 經常負荷電流

控母上的模塊個數≧

                         模塊額定電流

2、系統選擇

  （1）RD200A型監控系統體積小、功能全、操作簡便、功能模塊即插即用、帶電插拔，由主監控單元、交流檢測單元（可選）、直流檢測單元、電池巡檢單元（可選）、開關量監測及硅鏈調壓單元、絕緣監測及接地選線單元（可選）組成。

  （2）RD100A型是簡易型監控系統, 本身包含了基本的交直流監控及充電模塊控制功能,可外掛電池檢測單元、絕緣監測單元，開關量監測單元等,實現功能擴展,性價比極高。

3、電池容量配置原則

  （1） 滿足事故停電狀態的持續放電，事故時間選定為1小時；

  （2） 放電末期合閘時所剩下容量不低于額定容量的25%；

  （3） 保證在沖擊負荷出現時直流母線電壓下降不超過10%；

  （4） 對免維護電池合閘電流一般不超過4C；

  （5） 考慮到電池組末期老化時容量衰減故選儲備系數1.2；

  （6） 具體容量設計可參照國家有關標準和電池廠家提供的技術資料。

八、結構特點及柜體數

   1、結構特點

      （1）柜體前面為整扇玻璃門，后面為雙開門，外形美觀大方；

      （2）柜體結構設計便于設備安裝調試、維護檢修和運行操作；

      （3）外形尺寸有2260×800×600mm,2360×800×600mm兩種標準規格。

   2、柜體數

       柜體數與模塊數、饋線回路數、電池容量及型號、直流電壓等級等因數有關，一般情況下有：（以220V系統為例，柜體尺寸2260×800×600mm）

注：200Ah以上容量電池可用電池架安裝；

九、方案系統圖

    見附圖第5至18頁。

十、典型設計

    本手冊提供65Ah、100Ah、300Ah系統外形圖，見附圖第19至21頁，僅供參考。

十一、外形及安裝尺寸

    見附圖第22頁

十二、安裝使用

    安裝使用見隨設備所附的安裝說明書和設計圖紙。

十三、訂貨須知

    a)用戶根據直流負荷設計，選定蓄電池類型和直流輸出電壓，確定蓄電池容量、饋線回路數及對主要部件的要求，參照本說明書提供的方案直接選用；

     b）如有特殊要求，請在訂貨時提出，我們可以按用戶要求供貨；

c）對柜體外形尺寸和顏色有要求時請事先提出。
