YSVR 高壓線路饋電自動調壓穩壓器

一、總則

YSVR 線路自動調壓穩壓器是一種通過跟蹤線路電壓變化， 自動調節裝置本體  變比來保證輸出電壓穩定的裝置?？梢栽?/span>-20%--+10%的范圍內對輸入電壓進行自 動調節，它特別適用于電壓波動大的線路或壓降大的線路，將這種饋線調壓器串 聯安裝在在10kV線路的中后部，在一定范圍內對線路電壓進行調整，保證用戶的 供電電壓，減少線路的線損。此外，YSVR 饋線自動調壓器也適用于主變不具備調 壓能力的變電站，將這種調壓器安裝在變電站變壓器出線側，保證出線側母線電壓。在全國農網、城網，油田，礦山、隧道施工、煤炭， 化工，變電站等領域有廣泛的應用。

二、 主要特點

（1）整機裝置容量大、損耗低、體積小、便于安裝維護;

（2）跟蹤電壓變化自動調整三相有載分接開關檔位，動作可靠，電壓調整精度高;

（3）可以根據需要調整電壓基準、動作延時、允許范圍、次數限定，參數設 置靈活、方便;

（4）顯示 YSVR 有載分接開關檔位動作次數、當前檔位，具有最高檔和最低檔指示;

  (5)具有檔位上限、下限保護，動作限時功能，有效的提高了產品可靠性;

  (6) 控制器具有過電壓速降和欠電壓保護功能，當線路處于過壓、欠壓狀態時，控制器自動閉鎖; 確保有載分接開關的安全操作

  (7) 控制器采用工業級控制芯片，可靠性高，抗干擾能力強，可適應戶外惡劣環境;

  (8)具有 RS485 通訊接口，可以通過無線通訊模塊在距安裝點 30m 以內查看、修改控制器的參數。

  (9)還可增加云端遠程控制。

三、產品標準

1、生產設計標準

JB8749-1998    調壓器通用技術要求

GB1094-2013      電力變壓器

GB/T6451-2008    三相油浸式電力變壓器技術參數和要求GB/T17468—

1998 電力變壓器選用導則GB10230—2007    有載分接開關

GB/T1058— 1989   有載分接開關應用導則

DL/T572-2010      電力變壓器運行規程

2、對使用的基本標準

FYSVR 線路自動調壓穩壓器安裝點電壓滿足國標 GB/T12325-2008 供電電壓 偏差標準規定：35kV 及以上供電電壓正、負偏差的絕對值之和不超過額定電壓 的 10%；20kV 及以下三相供電電壓允許偏差為額定電壓的±7%；220V 單相供電電壓允許偏差為額定電壓的+7%，-10%。

四、主要技術參數

一、環境條件

一、環境條件

1.1 海拔高度：≤2000m

1.2 環境溫度：-25℃~+45℃

1.3 相對濕度：小于 90%

1.4 防污穢能力： III 級

1.5 安裝傾斜度：< 2%

1.6 裝置周圍無嚴重影響裝置絕緣性能的污穢及侵蝕性介質，工作場所無

火災及爆炸危險，無劇烈震動。

注意:工作環境超出上述條件時，用戶在訂貨時需特殊說明。

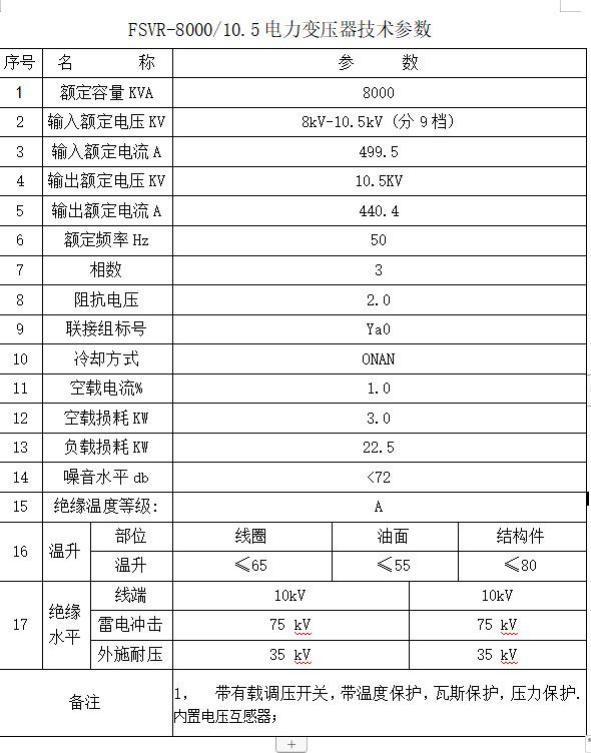

二、技術參數

2.1 額定容量：630KVA、800KVA、1000KVA、1250KVA、1600KVA、2000KVA、

3150KVA、4000KVA、5000KVA 6300kVA 、8000KVA 10000kVA   12500KVA等，特殊規格可定制。

2.2 額定電壓: 0.4KV、6kV、10kV、35kV

2.2 額定電壓: 0.4KV、6kV、10kV、35kV

2.3 頻 率 ：50 Hz

2.4 電壓調節范圍： -20%~+20%

2.5 檔 位 ：7-9 檔

2.6 連接組別：Ya0

2.7 變壓器油牌號：25#，45#

2.8 冷卻方式：ONAN

2.9 絕緣水平：LI60kV/AC25kV(6kV), LI75kV/AC35kV(10kV),

LI200kV/AC85kV(35kV)

2.10 FYSVR 線路自動調壓穩壓器采用全密封波紋油箱，有油溫指示，壓力

釋放閥；箱體內置信號電源和采樣PT，為控制器提供采樣信號及工作電源；

三、調壓開關基本參數：

3.1 開關各觸點電阻：與有載分接開關級數有關，＜500μΩ

3.2 開關電動操作接換一次時間：10s

3.3 開關過渡電阻切換時間：15～24ms

3.4 開關在額定容量下觸頭的電氣壽命：〉50000 次

3.5 開關機械壽命： 〉500000 次

3.6 切換過渡方式：單電阻或雙電阻

四、調壓控制器性能參數：

4.1 工作電源:AC/DC 110－450V

4.2 額定頻率:50Hz

4.3 ******功耗:25W

4.4 模擬輸入:2 路電壓(0-250V)

4.5 開關量輸入:10 路空接點輸入

4.6 開關量輸出:2 路(AC250V/380V l6A)

4.7 測量精度: 電壓(0.5%)

4.8 抗干擾等級:符合 IEC61000-4:1995 等級的要求

五、安裝說明

1. 產品安裝由用方負責，供方可派售后服務人員到現場指導。

2. 設備就位后，應用接地線進行多點接地，接地電阻不能大于 4 歐

姆，接地體埋入地下深度等應符合電力規程接地要求。

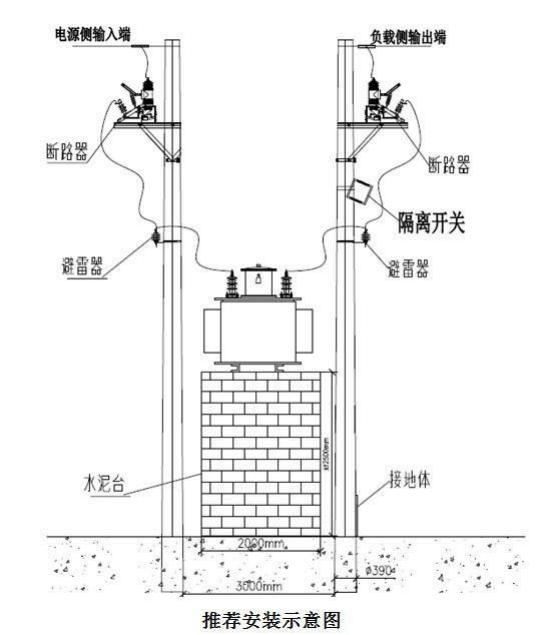

安裝參考圖如下：
