一、概述：

XGN－12型交流高壓金屬封閉開關設備適用于三相交流50HZ，額定電壓12KV的戶內高壓配電裝置。廣泛應用于工業及民用電纜環網及供電終端，特別適用于城市居民小區、小型二次變電所、開閉所、工礦企業、商場、機場、地鐵、中小型電廠、醫院、體育場、鐵路、隧道等電路系統中作為接收和分配電能之用，是最新一代空氣絕緣的金屬封閉開關設備，具有結構簡單、操作靈活、安裝方便、聯鎖可靠等特點，。

二、性能特點

1、內置真空斷路器，采用真空滅弧室、免維護、壽命長、操作次數可達到10000次；也可根據用戶要求內置負荷開關或熔斷器。
    2、采用先進科學的輕型設計、體積??；
    3、配帶智能控制器，可設置過流保護、速斷保護、失壓自動跳閘、來電延時自動重合、瞬時性故障自動復位、永久性故障自動閉鎖等多種保護功能，并且可實時上傳各種數據。
    4、配置聯鎖裝置：具有防止帶負荷分、合隔離開關；防止誤分、誤合斷路器或負荷開關；防止接地開關處于閉合位置時送電；防止在帶電時誤合接地開關；防止誤入帶電隔室等功能

5、上下隔離開關均選用具有雙斷口的GN30-10（D）旋轉隔離開關（額定電流3150A的開關柜下隔離選用GN22-10非旋轉型）。

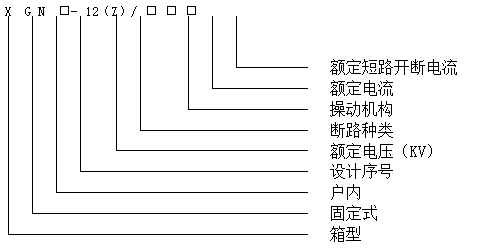

三、型號說明

四、使用環境條件：

1、戶內、環境溫度：上限+40℃   下限-15℃

2、相對濕度：日平均值不大于95%，月平均值不大于90%

3、海拔高度：不超過1000M

4、地震烈度：不超過8度

5、無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。

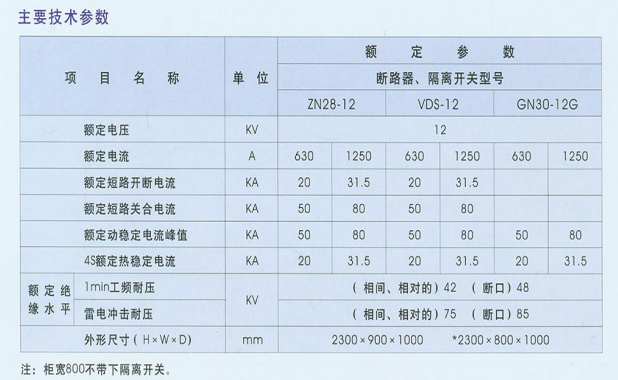

五、主要技術參數：

六、典型操作簡介：

1、停電操作

分斷斷路器―――將閉鎖機構上的小手柄扳到分斷閉鎖位置―――將閉鎖機構專用操作棒插入閉鎖機構上的下隔離操作孔內，從上往下拉，拉到下隔離分斷位置―――取出操作棒，再插入閉鎖機構上的上隔離操作孔內，從上往下拉，拉到上隔離分閘位置，再將操作手柄插入閉鎖機構的接地開關操作孔內，從下往上推，使接地開關合閘―――將閉鎖機構上的小手柄扳到檢修位置―――打開前門―――取出后門程序鎖鑰匙，打開后門―――停電操作完畢。

2、送電操作

將后門關好鎖定，取出鑰匙并放入前門內―――關閉前門，將閉鎖機構上的小手柄扳到“分斷閉鎖”位置，自動鎖定了前門―――將操作棒插入閉鎖機構上的接地開關操作孔內，從上往下拉，使接地開關分閘―――取出操作棒，插入閉鎖機構上的上隔離孔內，從下往上推，推到上隔離閉合位置―――取出操作棒插入閉鎖機構上的下隔離操作孔內，從下往上推，推倒下隔離閉合位置―――將手柄扳到“工作”位置，這時可將斷路器合閘。

七、開關柜典型方案的結構及外形尺寸：

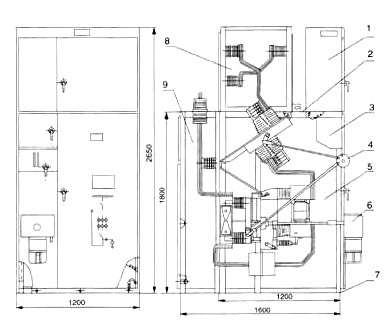

XGN2-12(Z)07方案結構及外形尺寸圖

1.母線室 2.壓力釋放通道 3.儀表室 4.組合開關室 5.手力操作及連鎖機構 6.主開關室

7.電磁或彈簧機構  8.接地母線  9.電纜室

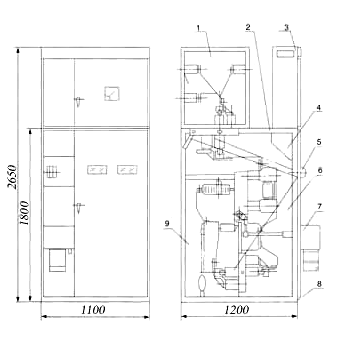

XGN2-12(Z)08方案結構及外形尺寸圖

1.儀表室  2.壓力釋放通道  3.組合開關室  4.手力操作及連鎖機構  5.主開關室

6.電磁操動機構  7.接地母線  8.母線室  9.附柜

九、訂貨須知

    定貨時用戶需提供下列資料：

1、 主接線方案編號及單線系統圖；

2、 開關柜排列圖、平面布置圖（或并柜圖）；

3、 二次回路接線原理圖、端子排列圖。

4、 開關柜主要元器件的型號、規格、數量；

5、 特殊器件請提供廠家及相應技術資料；

6、 主母線的規格、材質，柜體顏色等；

7、 需要母線橋時，提供跨距和高度尺寸；

8、 備品、備件的名稱及數量；

9、 開關柜使用在特殊條件時應在訂貨時提出。

                     XGN2-12高壓進,出線柜（主要器件明細）
